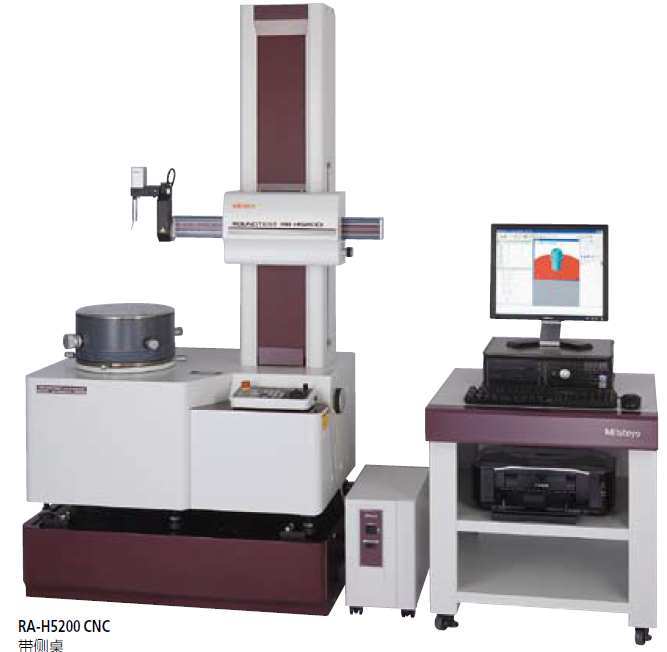

产品名称： 日本三丰RA-H5200CNC圆度仪
产品厂家： MITUTOYO
生产型号： RA-H5200CNC
产品描述：
苏州市三丰计量科技有限公司现货供应日本Mitutoyo RA-H5200 CNC圆度测量仪，原装进口，价格优惠。 服务部门：仪器仪表部
联系人：周益明
联系电话：0512-67622497
产品详情
日本三丰RA-H5200 CNC圆度仪/圆柱度测量仪性能介绍：
顶级效率和性能来自于最高等级精度的CNC机型
• 自动控制支臂姿势(垂直/水平)及检出器的旋转特征能对多种要素组合进行连续测量，如外径/内径和/或上/下面测量。
• 脱机教学功能可轻松生成零件程序。
• 通过建立带PLC (可编程逻辑控制器)的交互式通信(RS-232C)，可以使用外部控制功能(外部I/O)。
• ROUNDPAK是一个专用数据分析软件包，其功能性增强，通过使用鼠标和图标选择就可轻松进行操作。
• 3D零件程序模拟功能可编辑程序及目视检测其运行情况。
• 可灵活定制测量结果报告，包括布局和尺寸。
产品规格
| 型号 | RA-H5200 CNC | |||
| Z轴立柱 | 标准立柱 (垂直移动: 300mm) | 高立柱 (垂直移动: 500mm) | ||
| 旋转工作台 | 旋转精度 (JIS B 7451-1997) | 径向 | (0.02+3.5H/10000)µm H: 为测量高度 (mm) | |
| 轴向 | (0.02+3.5X/10000)µm X: 到旋转工作台轴的距离 (mm) | |||
| 旋转速度 | 2, 4, 6, 10rpm (自动定心: 20rpm) | |||
| 工作台有效直径 | ø300mm | |||
| 调心范围 | ±5mm | |||
| 调水平范围 | ±1º | |||
| 台面最大承重 | 80kg (自动定心: 65kg) | |||
| 最大测量直径 | ø356mm | |||
| 最大工件直径 | ø680mm | |||
| 垂直移动 (Z轴立柱) | 移动直线度 (λc2.5) | 窄范围 | 0.05µm/100mm | |
| 宽范围 | 0.14µm/350mm | 0.2µm/550mm | ||
| 与转台轴平行度 (母线要素基准) | 0.2µm/350mm | 0.32µm/550mm | ||
| 移动范围 | 350mm | 550mm | ||
| 定位速度 | 最大: 60mm/s (测量时: 0.5, 1, 2, 5mm/s) | |||
| 最大检测高度 | 350mm | 550mm | ||
| 最大检测深度 (使用标准测头时) | ø32×104mm (深度), ø12.7×26mm (深度) | |||
| X轴 | 直线度 (λc2.5) | 0.4µm/200mm | ||
| 与转台轴垂直度 (母线要素基准) | 0.5µm/200mm | |||
| 移动范围 | 225mm (–25mm ~ +200mm 转台中心) | |||
| 定位速度 | 最大: 50mm/s (测量时: 0.5, 1, 2, 5mm/s) | |||
| 检出器 | 测力 | 约 40mN | ||
| 标准测头, 材质 | ø1.6mm 硬质合金 | |||
| 范围 | 标准 | ±400µm/±40µm/±4µm | ||
| 跟踪 | ±5mm | |||
| 其他 | 旋转机构 (0˚ ～ 270˚ 的范围内以1˚ 增量旋转) | |||
| 其他 | 气压 | 0.39MPa | ||
| 空气消耗量 (标准状态) | 45L/min (120L/min 以上气源) | |||
| 重量 | 测量主体 | 650kg | 670kg | |
| 防震台架 | 170kg | |||
